Технологии для устройств и электронных и фотонных компонентов
Цель: получить Кривые БЮТ использованием характериографа. Вы можете сделать схему синтеза в результате выбора рабочей точки на линейном участке этих кривых.
Материал:
1 TIP31 транзистора (БЮТ).
Несколько резисторов.
Команда:
Кривые 1 TRACER к / с обоих концов.
1 блок питания.
1 Осциллограф Вт / два совета.
1 экспериментов шаблона.
Порядок действий:

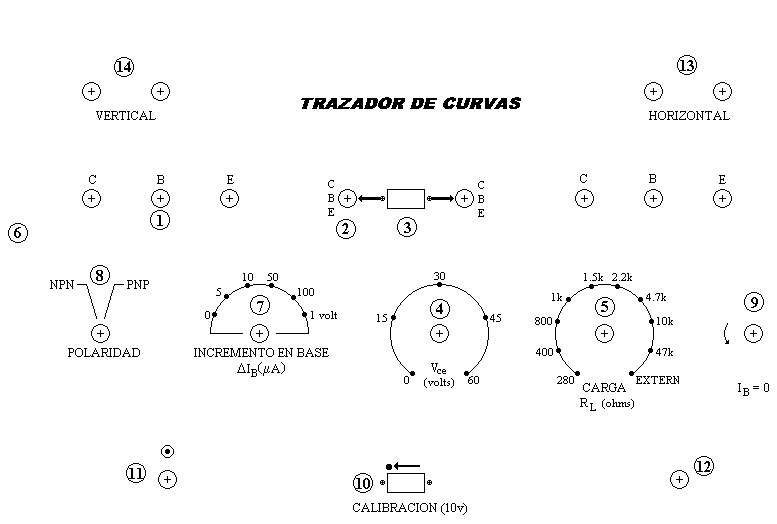

Определение каждого из терминалов и управления характериографа и указать, какие функции их. Крепления аллигаторов компонент через разъем терминалов отождествляются с буквы С, В и Е.
Крепления компонент непосредственно к плоттер, разъем терминалов отождествляются с буквы С, В и Е.
Примечание:
Между С и Е напряжения различной величины с течением времени и, следовательно, где для подключения компонентов 2 терминала. Между В и Е, получаем лестницу, управления терминалом 3 элемента терминал должен быть подключен к B, а остальные терминалы C и E.
Переключатель позволяет выбрать операционную базу.
Благодаря этому контролю (VCE) регулирует напряжение между С и Е, который меняется в диапазоне от 0 до 90 вольт.
Переключатель (RL) используется для ограничения тока, вызванного эмиттер, который позволяет выбирать различные сопротивления нагрузки.
В некоторых случаях эти будет удобно использовать в качестве компонента под нагрузкой внешней нагрузки проверив ее при помощи RL в положение внешней нагрузки, эта нагрузка связана с терминалами для эффекта у вас на левой боковой стенке трассирующими.
IB переключатель для выбора шагом лестнице между В и Е (с шагом ток или напряжение) в каждом последующем цикле.
Позволяет выбрать между компонентом NPN или PNP.
IB = 0 управление для настройки компонентов IB продолжает делать шаг, чтобы начать в нуле и быть в состоянии сделать более точные измерения.

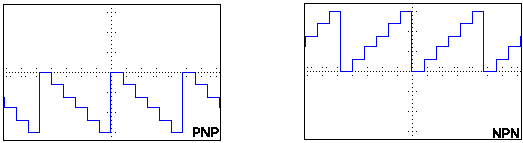

Калибровки переключатель в положение отмечены точки с обеих базах и экране осциллографа след фиксированным напряжением 10 вольт, для целей калибровки.
Switch.
Мощность сигнала.
Вертикальные связи с осциллографа.
Горизонтальные связи с осциллографа.
Без включения характериографа, место следующие элементы управления следующим образом:
Vce отрегулировать ручку к нулю.
Ib отрегулировать ручку к нулю.
Ib отрегулировать ручку к нулю.
Установите переключатель CAL (10 В) от точки индикатора.
Установите переключатель полярности в положение PNP.
На осциллограф и подключить один конец в вас канал X. Отрегулируйте вертикальный масштаб на более высокую стоимость и время ручку (время) до значения 2 мс / см для сигнала постоянного тока
Используйте несколько советов от исходных точек для подключения терминалов на левой стороне Tracer, называется C (+) и E (-) с наконечником из сферы, размещение переключателя транзистора в левое положение.
Обращаясь характериографа. Vce варьироваться от нуля до 60 вольт и измерить эти вариации. Изменение полярности перейти к NPN. Доклад кривых наблюдается на экране осциллографа и государство: максимальная амплитуда, период и частота. Выключите характериографа. Vce положить к нулю, полярность PNP переключатель и Ib на 5. Изменение шрифта наконечник в терминал С трассирующими (который размещен между клеммами С и Е). На терминале B.
Положите ручку на осциллограф В / см до 1.
Положите ручку на осциллограф раз в 10 мс / дел.

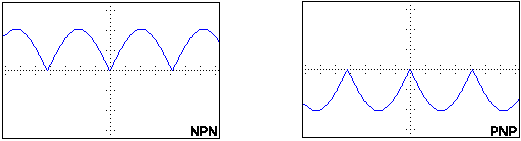

Включите характериографа. Переключатель полярности. Нарисуйте обе кривые ранее наблюдались с указанием максимальной амплитудой каждого шага и максимальная амплитуда сигнала также указывается период каждый шаг и общей продолжительностью сигнала и его частоте. Офф характериографа. Подключить концы трассирующими осциллографа кривой (X канал осциллографа к горизонтальной кривой трассирующими выход, и канал осциллографа к вертикальной трассирующие).
Место транзистора на его базе.
Установите селектор Ib 5.
Установите переключатель полярности в ПНП.
Vce ручку положить в около 20 В.
Положите ручку / см осциллографа канала X 5.
Положите ручку / см канал осциллографа в 0,2
Установите соответствующую рукоятку для работы осциллографа в XY.
ВНИМАНИЕ: Не допускайте точки, которое будет отображаться на экране осциллографа слишком интенсивной или слишком яркие.
Обращаясь характериографа. Рисование и доклад кривые отображаются на экране осциллографа. Обратите внимание на горизонтальной оси откладывается значение ручку / см X канала, поскольку это значение величины напряжения эмиттер (в вольтах) для каждого кадра экране осциллографа и, следовательно, чертеж.
Аналогичным забил положение ручки / см канал осциллографа. Это значение умножается на 10, величина тока Ic (мА) для каждого отдела экране осциллографа и, следовательно, и на рисунок пути.
Значения В / см
Значения В / см
Запись
Соотношение
Запись
Соотношение
Источник X
5
Источник X
2
Источник Y
0.1
Источник Y
0.2
В картину, полученную на предыдущем этапе, указать:
Активной области.
Обрезания регионе.
Области насыщения.
Перенапряжений регионе.
Кривая рассеиваемая мощность (рассчитывается и предлагается).
Рисование линии на выход нагрузки постоянного тока кривые, полученные на шаге 9, аналогичный показанному на рисунке 1. Попробуйте это линия пересекает активной области через его центр и под углом к горизонтальной оси примерно 45 градусов.
Рисунок 1
Линии на рисунке 1 может быть представлена математически по следующей формуле:
МККК + VCE = Vcc или таби для Vcc = Ic (Rc + Re) + эмиттер
Выберите для простоты уравнения на левую и на рисунке 1 можно также прочитать линии пересечения с горизонтальной осью (Vcc для Ic = 0) и вертикальные (Vcc / Ic для VCE = 0) Доклад этих значений.
Обратите внимание на рисунке, что рабочая точка находится относительно близко к источнику, в связи с высокой мощностью потерь в транзисторе, и это хорошо, поскольку он потребляет мало энергии, несмотря на по схеме (и может выполнять усиления .) Выбрали нагрузки линии так, чтобы образовать угол 45 ° с горизонтальной оси.
Пересечения с горизонтальной осью = Vcc = 13 В.
Вертикальная ось перехватить = Vcc / Rc = 2,6 мА.
В первом пересечении находим значение Vcc и второе пересечение и очистки, мы можем найти Rc.
.
Схемы, которые могут удовлетворить уравнения выше выбран на рисунке 2.
Чтобы найти значение Rb на рисунке 2, б выбрать разделить так, что около половины нагрузки линии на рисунке 1. Доклад значения в точке работы
С рассчитанные выше, вы можете построить схему на рисунке 2. Если расчетные значения не доступны коммерчески подход с резисторы серии или потенциометра. Если вы поместите потенциометра последовательно с базы, принять меры предосторожности добавления резистора (100 K) с помощью потенциометра, чтобы предотвратить возможную связь Vcc непосредственно к базе транзистора.
Потренируйтесь цепи и доклад рабочей точки транзистора также указывает на ошибку между теоретическое значение читается из кривых и текущее измеренное значение схемы.
Переменной
Расчетная величина
Измеренное значение
Ib
10
10
IC
1,2 мА
1,2 мА
Эмиттер
8 В
8,27 V
Если контур имел сопротивление в эмиттере, объяснить, какие шаги предпринять для ее расчета. Включить меры предосторожности следует также принять
При добавлении эмиттера резистор бы еще две сети в цепи смещения, и применение КВЛ получить:
Vcc = Ic (Rc + Re) + эмиттер
Vcc = IbRb + + VBE МСВЗ
так что мы имеем 2 уравнения с тремя неизвестными,
предполагая Re = 1 / 10 Rc мы имеем:
Vcc = 1,1 * Rc + Vce Ic и Vcc IbRb = + (Ic * Rc/10) + VBE
уравнений Поэтому мы хотели бы:
Основным недостатком этой конфигурации с эмиттером сопротивление, что сопротивление эмиттера потребляет определенное количество мощности, поэтому в качестве меры предосторожности должны быть приняты, чтобы связаться конденсатор параллельно для обеспечения Re является бременем для сети переменного тока и только действующие на постоянном цепи смещения.
Обеспечение личной выводы группы компонентов.
В этой практике мы обнаружили, что схемы могут быть более точным, используя характериографа, с которой вы можете легко найти рабочей точки транзистора и, что кривые могут варьироваться в зависимости от одного устройства к другому, хотя и того же типа .
Мы также увидели, что рабочая точка получена может быть проверена путем реализации практических цепи, которой рабочая точка должна соответствовать расчетной графически кривые, полученные с характериографа.
Благодаря этой практике научились использовать характериографа, по которому можно получить транзистор характерные кривые или NPN или PNP, к тому же позволяет нам с легкостью найти рабочую точку и рассчитать различные значения, которые характерны из этих компонентов.
Практика № 2
МЕСТО и изменять точки эксплуатации в активной области
ЦЕЛЬ: определить условия, необходимые для принести транзистора в области насыщения и обрезания и выявления последствий максимальное колебание не симметрична относительно статической рабочей точке.
МАТЕРИАЛ
1 TIP31 или TIP41 транзистор
Резистор 10 К 1 Вт ½
Резистор 100 К 1 ½ W
Резистор 68 К 1 Вт ½
Резистор 150 К 1 ½ W
1 Резистор 100 ½ W
2 резистора RC и РБ (в зависимости от расчетов)
2 конденсатора по 100 F/63 V
КОМАНДА
1 осциллограф с двумя точками
2 переменных Power-отзыв напряжения
1 Шаблон экспериментов
1 наконечником функциональный генератор
Кривые 1 TRACER
2 метра
ПОРЯДОК
1. Исходя из практики № 1, для схемы на рисунке 2-А, вычислить RC. Доклад ICQ, IBQ, VCEQ и точек, в которых нагрузка прямая пересекает ось IC и VCE. Переместить в DC в следующих пределах: 10 В <VCC <15В.
IB составляет 8, и с равным 12 вольт постоянного тока, анализа первого контура мы имеем:
VBB - RBIB - VBE = 0
Где
VBB = RBIB + VBE
Подставляя значения:
VBB = 10 К (8) + 0,6 Вольт =. 68}
IC = IB = 63 (8) = 54 мА
VCE = 1,2 вольта
В следующем экране мы имеем:
VCC - RCIC - VBE = 0
Поэтому
RC = (VCC - VBE) / IC
Подставляя значения мы RC = 20 К
Параметр
Соотношение
ICQ
0,54 А.
IBQ
8
VCEQ
1,2 В.
Точки, в которых нагрузка линии пересекается с осями:
а) IC = 0 VCE = VCC = 12 В.
б) VCE = 0 IC = (DC / RC) = 6 мА.
Рисунок 2-
Рисунок 2-B
2. Сборка схемы на рис 2-и предотвратить это VBB это как минимум. Источники света и увеличиваться, пока шаг IBQ VBB 1. Проверка ICQ и VCEQ значениями в транзисторе с результатами, полученными на шаге 1. Также доклад IEQ, и VBEQ VCBQ.
Параметр
Соотношение
Параметр
Соотношение
IEQ
0,53 А.
VCEQ
1,2 В.
ICQ
0,51 А.
VBEQ
0,45 В.
IBQ
8
VCBQ
0,75 В.
3. Рассчитать и представить доклад и с данными, полученными на шаге 2.
= IC / IB = IC / IE
Параметр
Соотношение
0.96
63.5
Следует отметить, что транзистор использовал 63, которая дает очень приблизительное значение.
4. VBB взлеты и падения, чтобы привести к насыщению транзистора (Icmax = VCC / RC) и разрез (VCemax = VCC), соответственно, отчетность в обоих случаях следующие параметры.
Насыщения
Суд
Параметр
Соотношение
Параметр
Соотношение
IB
20,7 до
IB
0,10
IC
0,6 мА
IC
0,001
IE
0,62 А.
IE
0,001
VCE
0,11 В.
VCE
12 В.
VCB
0,34 В.
VCB
12 В.
VBE
0,45 В.
VBE
65 мВ.
.96
1
28.98
.1
5. На основании результатов, полученных в шаге 1, вычислить: , И реализация схемы на рис, 2-Б.
ПРИМЕЧАНИЕ: я видел, должно быть на самом низком уровне амплитуды и не DC.
6. Увеличение амплитуды VI (синусоидальный сигнал) до выходного сигнала отсечения на одном конце. Доклад сигналов и говорить, если транзистор впервые приехал в суд или насыщения.
При R = 100 K, транзистор впервые приехал в суд. Сигнал первой искаженной верхней до нижней.
Измените значение RL 100 К на другой резистор 150 К и после 68-K, повторив процедуру, описанную в предыдущем пункте, для каждого значения резистора RL.
При R = 147 K, транзистор впервые приехал в суд. Сигнал первой искаженной верхней до нижней.
При R = 68 К, транзистор впервые приехал в суд. Сигнал первой искаженной верхней до нижней.
7. Основано на рисунке 2-Б (Vi является синусоида) VCC свою очередь, В. И. (с RL = 100 K) и увеличение амплитуды напряжения до Vi в РС 5 В пик. Поддержание же степени, менять частоту (в несколько десятилетий) в целый ряд функции генератора и читать как входного сигнала на выходе от подведения этом. Рассчитайте соотношение VO / Vi для всего диапазона частот и сделать график выше полу-логарифмическом масштабе.
Во всех частот, амплитуда Vi составляет 0,2 V и читать по шкале от 0,5 вольт / дел.
Для F = 1 кГц, В. О. имеет амплитуду 5 В и читать по шкале от 5 вольт / дел. Масштабе времени составляет 1 мс / дел.
Для F = 10 кГц, В. О. имеет амплитуду 3 V и читать по шкале от 5 вольт / дел. Шкала времени 0,5 мс / дел.
Для F = 100 кГц, В. О. имеет амплитуду 0,5 В и читать по шкале от 0,5 вольт / дел. Шкала времени 0,1 мс / дел.
Для F = 1000 кГц, В. О. имеет амплитуду 0,16 V и читать по шкале от 0,5 вольт / дел. Шкала времени 0,1 мс / дел.
VO
Vi
F
5 В
0,2 В
1 кГц
3 V
0,2 В
10 кГц
0,5 В
0,2 В
100KHz
0,16 V
0,2 В
1000 кГц
Vs граф. VO / Vi
АНКЕТА
В связи с шагом 6, показывают, почему это имеет такое поведение и не обрезаются с обеих сторон сразу.
Это происходит потому, что рабочая точка расположена не по центру на линии нагрузки, т.е. не находится, чтобы дать максимально симметричные колебания. Из-за этого, сигнал будет обрезаться, с обоих концов сразу.
Доклад и объяснить, если там была разница в изменении сопротивления 150 K и 68 K по сравнению с 100-K.
Но различия были очень малы, так как амплитуды изменен с 9В до 10В (R L = 68 К ) И R L = 147 K , Не изменился в V О V 9.
Графики трех случаях приведены ниже:
Амплитуда я V составляет 0,4 V PP в то время как V O имеет амплитуду от 9 V PP. V я находится в диапазоне от 0,5 вольт / дел и V O в 5-вольт / дел. В обоих случаях масштабе времени составляет 1 мс / дел (R L = 100 K .)
Амплитуда я V составляет 0,4 V PP в то время как V O имеет амплитуду от 9 V PP. V я находится в диапазоне от 0,5 вольт / дел и V O в 5-вольт / дел. В обоих случаях масштабе времени составляет 1 мс / дел (R L = 147 K .)
Амплитуда я V составляет 0,4 V PP в то время как V O имеет амплитуда 10 В ПП. V я находится в диапазоне от 0,5 вольт / дел и V O в 5-вольт / дел. В обоих случаях масштабе времени составляет 1 мс / дел (R L = 68 К .)
Какую функцию конденсаторы в цепи?
Не позволяйте сигналов постоянного тока и только сигналы переменного тока.
Что делать, если сопротивление 100 K опускается?
Вряд ли видно заметное изменение выходного сигнала, а значение 100 K можно рассматривать как разрыв цепи, то есть очень высокой прочностью.
Нарисуйте на гиперболической кривой мощности диссипации 1, 5 и 10 мВт. Найти в полу руководство пользователя, которое является максимальная мощность, рассеиваемая транзистором.
Для ограничения амплитуды входного сигнала транзистор.
И объяснить изменения в пункты 3 и 4.
Значения и на шаге 4 снизился по сравнению с шагом 3. Когда транзистор переходит в насыщение, ток коллектора увеличивается, но ток базы также значительно увеличивается, поэтому отношения уменьшается. Это также увеличивает ток эмиттера, что делает отношения подходы единицы.
ВЫВОДЫ
В развитие этой практики я видел, что действия транзистора усилителя, повлияло существенно на частоту, так как эта величина будет повышение на протяжении десятилетий, амплитуды выходного сигнала и стало очень мало, почти как входного сигнала.
Оказалось, что не может найти рабочую точку транзистора в центре линии нагрузки, страдает сигнал искажения, возникающие это быстро на вершине, чем в нижней, это было в случае представлены.
Эта практика была отметил, что в проведении измерений ИК и Т.е. должно было быть сделано в то же время, потому что, если сделать неправильно давать ошибочные результаты.
Задача: создание сравнения частотной характеристики между усилителем обратной связи и один с отрицательной обратной связью.
МАТЕРИАЛ
2 Транзисторы СОВЕТ ЭКГ-128 или 31
4 ½ резисторов на 4,7 K W 1 K резистор 10 ½ W
Resistance 2 ½ W 1 1 K 33 K резистор ½ W
1 Сопротивление 2 сопротивление 100 ½ W W ½ из 56
1 ½ 56 K резистор сопротивлением 3,9 W 1 K W ½
1 Сопротивление 47 K W 1 ½ ½ 470 Вт резистор
2 потенциометров 100 K 1 100 F/63 V конденсатора
5 конденсатор конденсатор 100 F/63 V 1 из 100 F/63 V
КОМАНДА
Источник напряжения постоянного тока
Осциллограф с двумя точками.
Мультиметр.
Функция генератора.
Шаблон экспериментов.
ПОРЯДОК

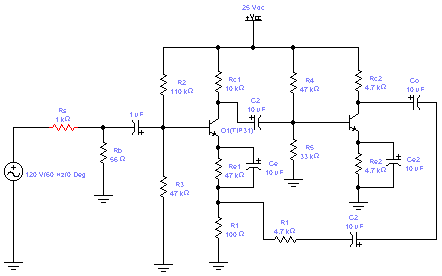

Построить схему на рисунке 1 без подключения С2, В. С. и установить до 100 KY VR1 VR2 при 37 К. Включите VCC и доклад рабочих точек Q1 и Q2.
Я CQ1 CQ2 I = 0,98 мА = 1,18 мА
Я BQ1 = 11 BQ2 AI = 23,5
CEQ1 = 3,94 V = 4,98 V В. В. CEQ2
Если транзистор из активной области, тщательно Регулировка VR1 и VR2.
Установить минимальную амплитуду синусоиды и частотой 1 кГц.
Установить CH1 и CH2 осциллографа в точках А и В соответственно.
Подключите и включите VS. Увеличьте диапазон до получения усиленного выходного сигнала (например, по крайней мере 2-PPV) и без искажений.
Измерьте напряжение выгоды, изменение каналов осциллографа в схеме на рисунке 1 и в соответствии с измерения просил:
V2 = V BT (PP) / V 1 (PP) = 2 V PP / 16 = 125 мВ
V1 = V 1 (PP) / V AT (PP) = 16mV / 2 мВ = 8
= V V BT (PP) / V AT (PP) = 2 V PP / 2 = 1000 мВ
Сокращение частоты 10 Гц генератора и заполнить таблицу 8.1.
F (Гц)
ВО / ВА
F (Гц)
ВО / ВА
F (Гц)
ВО / ВА
10
2.34
1 К
456.65
100 K
127.35
100
68.76
10 К
434.67
1 M
11.23
Таблица 8.1
Выключите В. С. и VCC. Теперь связаться С2 и повторите шаг 6.
F (Гц)
ВО / ВА
F (Гц)
ВО / ВА
F (Гц)
ВО / ВА
10
2.07
1 К
187.92
100 K
146.82
100
67.34
10 К
184.24
1 M
11.17
Таблица 8.2
Определить, какой тип усилителя на рисунке 1 (напряжение, ток, крутизну или transresistance).
Есть усилитель напряжения
Какого рода обратную связь есть на усилителе на рисунке 1 (напряжение-серии
Напряжение-шунт, ток-ток-серии или шунт).
Есть напряжения серии обратной связи.
С данными из таблицы 8.1 в полулогарифмических информация указывает обратить
6 и 7.
Таблица 8.1 Таблица 8.2
По кривым, что может комментировать пропускной способности
усилитель с обратной связью по сравнению с обратной связью усилителя?
Усилитель с обратной связью имеет пропускную способность больше, чем усилитель обратной связи.
Что страдает улучшение усилителя обратной связи по сравнению с отсутствием обратной связи?
Объясните свой ответ на основе Р.И., РИФ, А. И., AIF, А. В., AVF, и R0F R0.
В обратной связи усилителя:
Входное сопротивление может быть увеличена, в то время как выход может уменьшиться, частотные характеристики лучше, выходное напряжение имеет тенденцию оставаться постоянной
ROF ... ... ... ... ... ... ... ...
Риф ... ... ... ... ... ... ... ...
Улучшение ... ... ... ... ... ...
Стабилизирует ... ... ... ... ...
Ширина полосы ... ...
Искажение
Уменьшает
Увеличивает
Усилитель напряжения
AVF
Увеличивает
Уменьшает
Таблица 8.3
Построим теперь схема Рисунок 2.
Рисунок 2
Повторите шаг 3. Коммутаторы AC / DC / GND из двух каналов осциллографа должна быть в переменного тока.
VCC Установить значение Рисунок 2. VR1 должна быть максимальной.
Включите VCC и доклад рабочих точек Q1 и Q2.
Я CQ1 CQ2 = 3,96 мА I = 6,34 мА
Я BQ1 = 43,68 BQ2 AI = 45,78
V = 946 мВ V CEQ1 CEQ2 = 11,65 V
Отрегулируйте VR1 так, что коллектор-эмиттер Q1 и Q2 являются
около 8 VDC и сообщить об этих значений.
CEQ1 = 1,05 V = 10,48 V В. В. CEQ2
Свет VS. Увеличение амплитуды получить синусоидальный выходной сигнал от точки B (выход) и землю усилителя 5 В пик.
Повторите шаги 5 и 6 см. Рисунок 2.
V2 = V BT (PP) / V 1 (PP) = 2 V PP / 15 = 133 мВ
V1 = V 1 (PP) / V AT (PP) = 15mV / 2 мВ = 7,5
= V V BT (PP) / V AT (PP) = 2 V PP / 2 = 1000 мВ
F (Гц)
ВО / ВА
F (Гц)
ВО / ВА
F (Гц)
ВО / ВА
10
19.34
1 К
156
100 K
1258
100
208
10 К
1389
1 M
214
Таблица 8.4
Выключите VS. Отключите цепь R '. Включите В. С. и сообщить, что происходит с выходной сигнал VBT (ПП).
Сокращение масштабов В. С. и сказать, что происходит.
Амплитуда сигнала уменьшается, но едва заметным, возможно, остается почти тем же.
Изменение C1 другим меньше (10 F) и сказать, что происходит.
Переключатель C1 для побольше (220 F) и сказать, что происходит.
Он высоко оценил тот же, что и выше, можно сказать, что ничего не происходит.
Ответ на пункт 8 на рисунке 2.
Определить, какой тип усилителя на рисунке 2 (напряжение, ток, крутизну или transresistance) и сказать, что мы как-то обратной связи (напряжение-серии, напряжение-шунт, ток-ток-серии или шунт).
Есть усилитель тока
ток-шунт обратной связи.
С данными из таблицы 8.3 в полулогарифмических информации извлечь из
13 очков.
По кривым, что может комментировать пропускной способности
усилитель с обратной связью по сравнению с обратной связью усилителя?
Вы можете прокомментировать обратной связи усилителя имеет низкую пропускную способность, но также можно сказать, большую прибыль.
Что страдает улучшение усилителя обратной связи по сравнению с отсутствием обратной связи?
Объясните свой ответ на основе Р.И., РИФ, А. И., AIF, А. В., AVF, и R0F R0.
ROF ... ... ... ... ... ... ... ...
Риф ... ... ... ... ... ... ... ...
Улучшение ... ... ... ... ... ...
Стабилизирует ... ... ... ... ...
Ширина полосы ... ...
Искажение
увеличивается
уменьшается
Усилитель мощности
АиФ
Увеличивает
Уменьшает
Таблица 8.5
16 .- Сделать компьютерный анализ с цепи симулятора Workbench (версия 4) для схемы 1 и 2 и получить Боде амплитуды и фазы.
Сообщить об этом и сравнить результаты пункты 8 и 15.
Для схемы на рис 1 имеют следующие диаграммы:
Без обратной связи.
Величины
Фаза
Обратная связь.
Величины
Фаза
Для схемы на рисунке 2 являются:
Без обратной связи
Величины
Фаза
С обратной связью
Величины
Фаза
Обсудите ваши личные и индивидуальные выводы об этой практике и как вы можете применить информацию, полученную здесь на выбор какой-то усилитель.
ВЫВОДЫ
В развитие этой практики в том, что обратная связь уменьшает коэффициент усиления усилителя, но и увеличивает пропускную способность, выходное сопротивление становится меньше, увеличивает входное сопротивление. При использовании обратной связи может иметь несколько недостатков, некоторые из них, если не будете осторожны, вы можете создать нестабильность. В соответствии с нашими потребностями, мы выбираем из усилитель с обратной связью и без обратной связи. Среди которых есть ток, напряжение, крутизна или transresistance.
Параметр
Соотношение
Вольт / дел
5 В
Затухание
X10
Время / дел
2 мс
Параметр
Соотношение
Вольт / дел
1 В
Затухание
X10
Время / дел
2 мс
Рисунок 2
Кривая рассеиваемой мощности был разработан с учетом оперативной пределах TIP41 транзистор с Icmax = 15 и Vcemax = 100 В, это связано с большой емкостью транзистора. Остальные кривая построена давая Vce точек и получения соответствующих значений Ic.
