Приемник работает на лампах 1А1П, 1К1П, 1Б1П, 2П1П (могут быть применены более новые лампы типа 1А2П, 1К2П, 1Б2П и 2П2П) и имеет три диапазона: длинноволновый — 730—2000 м (420—150 кгц), средневолновый— 200—575 м (1500—520 кгц) и коротковолновый — 17,5—50 м (17,6—6,0 Мгц). В нем также предусмотрена возможность включения звукоснимателя для проигрывания грампластинок. Чувствительность приемника не ниже 550 мкв, выходная мощность 0,1 вт. Принципиальная схема приемника приведена на рис. 1.
Входной сигнал с антенны приемника поступает на антенные катушки L1, L3, L5, которые поочередно подключаются переключателем П1. В преобразователе частоты работает гептод 1А1П. При работе приемника на длинных волнах переключателем П2 к управляющей сетке преобразователя подключается колебательный контур, состоящий из катушки L2, подстроечного конденсатора С3 и конденсатора переменной емкости С8. На средних и коротких волнах с помощью переключателя П2 включаются соответственно колебательные контуры L4C4C6 или L6C5C6. Связь с антенной на длинных и средних волнах индуктивно-емкостная, на коротких волнах— идуктивная. Гетеродин преобразователя частоты работает по схеме с индуктивной обратной связью. Переключателем П3 к гетеродинной сетке преобразователя могут быть подключены: длинноволновый контур гетеродина — L7С10С13С8, средневолновый контур гетеродина L9C11C14C18 или коротковолновый контур гетеродина L11C12C15C8.
Соответствующие катушки обратной связи: на длинных волнах — L8, на средних волнах — L10 и на коротких волнах — L12 подключаются переключателем П4 к экранной сетке лампы 1А1П (экранная сетка в данном случае выполняет роль анода гетеродина). В анодную цепь лампы Л1 включен фильтр промежуточной частоты, настроенный на 465 кгц. Напряжение промежуточной частоты со второго контура L14C18 этого фильтра поступает на управляющую сетку лампы Л2 (1К1П). Последняя является усилителем промежуточной частоты. Усиленное напряжение ПЧ со второго фильтра промежуточной частоты L15C19, L16C20 подается на диод лампы Л3 (1Б1П), который выполняет функции детектора. Нагрузкой детектора служат сопротивления R5 и R7, причем переменное сопротивление R5 одновременно выполняет роль регулятора громкости как при приеме радиостанции, так и при проигрывании грамзаписи. Постоянная составляющая напряжения на сопротивлениях R5, R7, полученная в результате детектирования сигнала, используется для автоматической регулировки усиления (АРУ). Напряжение АРУ снимается с сопротивления R5 и подается через развязывающий фильтр R5C21 на регулируемые каскады.
Напряжение низкой частоты, снимаемое с регулятора громкости R5, подается через конденсатор С23 на управляющую сетку пентодной части лампы Л3 которая является первым каскадом усиления низкой частоты. Отрицательное смещение на управляющую сетку этого каскада подается за счет сеточного тока, который, проходя по сопротивлению R8, создает на последнем падение напряжения, минус которого оказывается приложенным к управляющей сетке лампы Л3. Усиленное напряжение низкой частоты, снимаемое с сопротивления R10— нагрузки этой лампы, через разделительный конденсатор С26 подается на управляющую сетку оконечной лампы приемника Л4 (2П1П). Отрицательное смещение на управляющую сетку этой лампы снимается с сопротивления R12, соединенного последовательно с минусом анодной батареи. В анодную цепь лампы 2П1П включена первичная обмотка выходного трансформатора Три К его вторичной обмотке подключена звуковая катушка электродинамического громкоговорителя. Электролитический конденсатор С27 служит развязывающей цепью для анодной батареи. Неоновая лампа Л5 (MH-3), включенная через добавочное сопротивление R4, служит индикатором включения приемника.

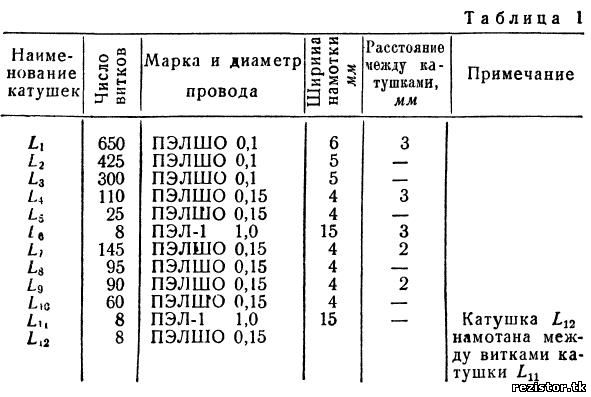

Катушки. Моточные данные всех контурных катушек приведены в табл. 1. Катушки входных и гетеродинных контуров диапазонов длинных и средних волн намотаны на каркасах диаметром 12 мм и длиной 25—30 мм, катушки диапазона коротких волн — на каркасах диаметром 18 мм и длиной 30—35 мм. Внутри каркаса нарезается резьба для подстроечных карбонильных сердечников диаметром 9 мм. Если таких сердечников найти не удастся, то можно применить сердечники другого диаметра. Каркасы всех катушек вытачивают на токарном станке из эбонита, оргстекла, полистирола или какого-либо другого изоляционного материала, обладающего малыми потерями. Намотка всех катушек диапазонов длинных и средних волн типа «универсаль», а диапазона коротких волн — рядовая с шагом 1,5—2 мм. Если выточить каркасы катушек и намотать на них намотку типа «универсаль» не представляется возможным, то можно применить фабричные катушки от какого-либо радиоприемника старой марки, в котором преобразователь частоты работал на лампе 6А8, а промежуточная частота которого равна 465 кгц. В крайнем случае каркасы катушек можно склеить из плотной бумаги и намотать на них, между щечками, обмотку внавал. Подробные сведения об изготовлении простых самодельных катушек помещены в сборнике «В помощь радиолюбителю. Выпуск 2» в статье «Самодельные катушки для любительских приемников». Переключатель диапазонов двухплатный на три положения. Его необходимо переделать, увеличив расстояние между платами до 60 мм. Катушки вместе с переключателем диапазонов и подстроечными конденсаторами собраны в отдельный высокочастотный блок. Расположение всех элементов этого блока указано на рис. 2. Основанием блока контуров служит панель, изготовленная из оргстекла (можно из какого-либо другого изоляционного материала) тол-шиной 3—4 мм. На панели установлены две экранные перегородки, к которым одновременно крепится переключатель диапазонов. Размеры панели блока высокой частоты и экранных перегородок даны на рис. 3. Контурные катушки и подстроечные конденсаторы крепятся к панели при помощи клея БФ или привинчиваются винтами. Перед установкой блока контуров на шасси приемника необходимо предварительно сделать весь электрический монтаж.

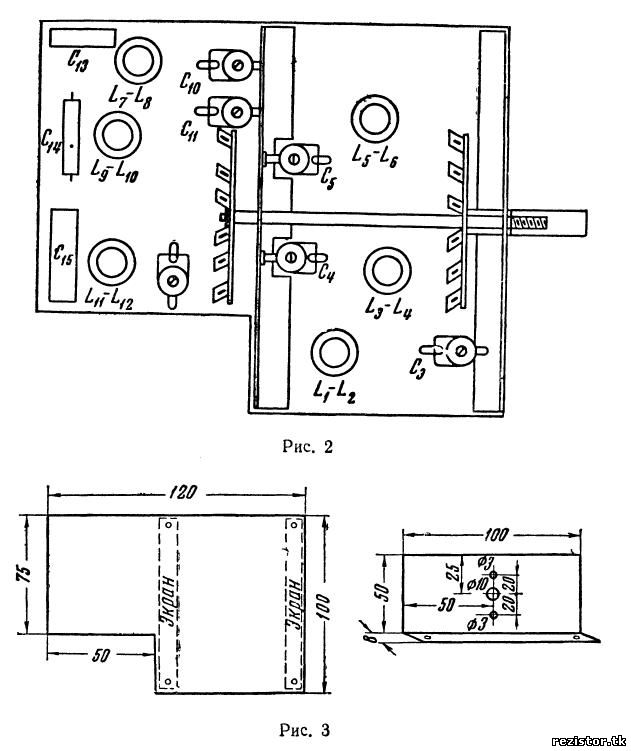

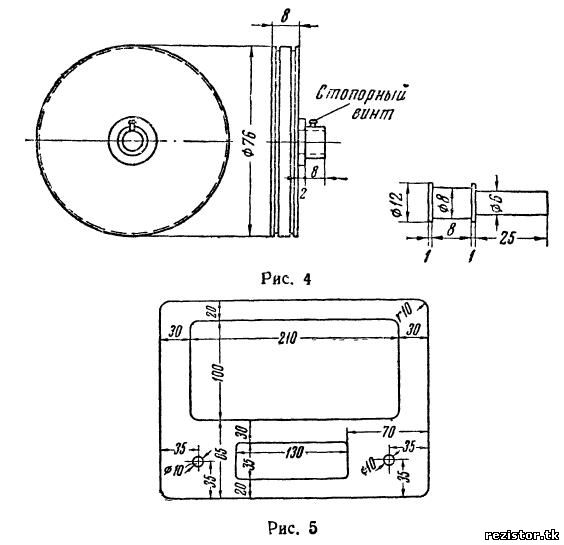

Блок конденсаторов переменной емкости С6С8 — сдвоенный с пределами изменения емкости от 17 до 450 пф. На ось блока переменных конденсаторов устанавливается шкив, который может быть изготовлен из любого материала. Размеры шкива и ведущей оси механизма настройки приемника указаны на рис. 4. Ось настройки вращается в подшипнике, в качестве которого можно использовать втулку от старого переменного сопротивления; лучше, конечно, выточить втулку, соответствующую размерам оси. Вторая проточка, имеющаяся на шкиве, используется для перемещения стрелки — указателя настройки приемника. Тяговое усилие от осн настройки и на стрелку-указатель передается при помощи тросиков, в качестве которых можно использовать прочные нитки или лесу типа «Сатурн». Подстроечные конденсаторы С3, С 4, С5, С10, С11, C12— емкостью 6—25 пф. Фильтры промежуточной частоты L13C17, L14С18 и L15C19, L16C20 — фабричные от приемника "Звезда". Можно применить любые другие фильтры промежуточной частоты, настроенные на частоту 460—470 кгц. Выходной трансформатор Тр собран на сердечнике из пластин 111-12, набранных в пакет толщиной 16 мм. Первичная обмотка трансформатора имеет 4600 витков провода ПЭЛ-1 0,15. Вторичная обмотка трансформатора содержит 78 витков провода ПЭЛ-1 0,8. Динамический громкоговоритель — овальный, типа 1ГД-9. Можно применить и громкоговорители типа 0,5ГД-2 и 1ГД-1. Приемник собран на Г-образной панели. Передняя панель изготовляется отдельно согласно рис. 5. Ее лучше изготовить из куска эбонита толщиной 8—10 мм. Эбонит хорошо поддается обработке и легко полируется. Полированная эбонитовая панель придает приемнику опрятный и красивый вид. При отсутствии эбонита панель можно изготовить из какого-либо другого материала. Шасси приемника сгибают из алюминия или дюралюминия толщиной 1,5 мм. Размеры шасси и расположение основных отверстий на нем даны на рис. 6. Размещение деталей сверху шасси показано на рис. 7. На переднюю панель приемника выведены две ручки: ручка настройки и ручка регулятора громкости. Ручка переключателя диапазона находится с правой стороны приемника, а тумблер включения и выключения — с задней стороны. Шкала приемника начерчена на кальке и закрыта пластинкой из оргстекла. Сзади шкалы для подсвечивания установлена неоновая лампа типа МН-3. Переднюю панель крепят к шасси двумя винтами. Вырез на передней панели, предназначенный для установки громкоговорителя, задрапирован декоративной тканью. По желанию радиолюбителя может быть изготовлен ящик, в который и будет вставлена Г-образная панель приемника. Питание приемника производится от батареи накала напряжением 1,2 в и от анодной батареи напряжением порядка 80 в. С этой целью можно использовать батареи: БАС-60, БС-70, БАС-80, БСГ-60-С-8, ГБ-60 и др. Батареи подключаются с помощью четырехпроводного шнура с зажимами на конце, снабженными маркировочными наконечниками. Для питания нитей накала могут быть использованы батареи: БНС-500, БНС-МВД-95, БНС-МВД-40, а также элементы 6С-МВД, ЗС-МВД, ЗС-Л-30. Прежде чем приступить к налаживанию приемника, необходимо тщательно проверить правильность монтажа и убедиться в исправности радиоламп, проверив их предварительно на ламповом тестере или испытав непосредственно в работе в каком-либо фабричном батарейном приемнике, работающем на аналогичных лампах. Подключив батареи питания, измеряют режим работы ламп. Напряжения на электродах ламп замеряются тестером ТТ-1 относительно корпуса приемника (земли). Величины этих напряжений указаны на принципиальной схеме. Эти напряжения замерены при применении анодной батареи напряжением 90 в. Если напряжения на отдельных электродах ламп значительно отличаются от данных на рис. 1, нужно подобрать величины сопротивлений в цепи этих электродов. После подгонки режима ламп нужно убедиться в нормальной работе низкочастотной части приемника. Для этого к гнездам «Зв» подключают звукосниматель проигрывателя грампластинок. При этом громкоговоритель приемника должен работать без искажений и с достаточной громкостью. Убедившись в том, что усилитель низкой частоты работает исправно, следует приступить к настройке высокочастотной части приемника, которую быстрее и лучше можно настроить при помощи сигнал-генератора и индикатора выхода. Подробное описание метода настройки супергетеродинных приемников опубликовано в журнале «Радио» № 3 и 4 за 1954 год и в сборнике «В помощь радиолюбителю», выпуск 4, в статье «Регулировка приемника супергетеродинного типа». Следует учесть, что настроить супергетеродинный приемник без приборов весьма трудно и под силу только квалифицированному радиолюбителю. Поэтому радиолюбителю, если у него нет сигнал-генератора, индикатора выхода и тестера ТТ-1 или АВО-5, лучше обратиться за помощью в местный радиоклуб ДОСААФ или районный радиоузел. Хорошо налаженный радиоприемник при условии применения наружной антенны принимает большое количество радиостанций на всех диапазонах.
