Электромагнитный клапан на L9349 схемы

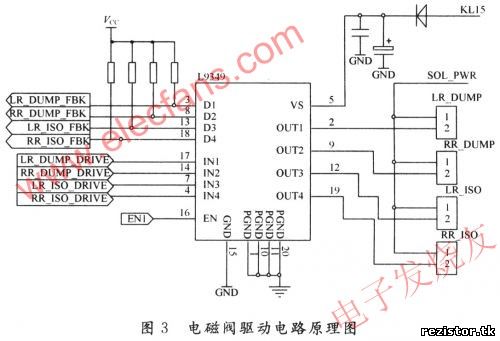

ABS 4 регулятор давления клапан часто переехала в нефти составляет около максимального пускового тока 3,6 А, 4 нормально закрытый электромагнитный клапан максимального нефти начиная ток около 2,4 А. Рабочее напряжение L9349 в 4,5 ~ 32 В, два канала сопротивление О.2 Ω, максимальная нагрузка течении 3-х, а два других сопротивления 0,3 Ω, максимальную нагрузку ток 5, только чтобы встретиться с ABS нормально открытый и нормально закрытый электромагнитный привода клапана современным требованиям, и ниже на сопротивление, но также обеспечивает низкое энергопотребление, что L9349 подходит для ABS электромагнитный клапан управления приводом. Электромагнитный клапан диска схема рис.
В фигура, каждый фрагмент L9349 можно привод на четыре соленоида клапана работы, характерные для драйвера низкой стороне. Vs порт чипов на 12 напряжении питания, когда на вход IN1 ~ IN4 ШИМ сигнал, вы можете легко контролировать выход для управления 4-ходовой электромагнитный клапан работы, OUT1 и OUT2 портов максимальная емкость диска из 5, ABS должен быть подключен к нормально закрытый электромагнитный клапан; OUT3 и OUT4 порт максимально диск емкостью 3, ABS должен быть подключен нормально открытый электромагнитный клапан, не подлежит восстановлению; EN портов с тем чтобы к концу быстрого закрытия через чип MCU; L9349 цифровая земля и аналог отдельных модуля привода для улучшения борьбы с помех возможности.
