(D ОМ. 71) Речь идет о среднем для преобразования частоты или высокой мощности. Эти думаю, электрик идет о преобразовании, относится к электронным аналоговых или цифровых сигналов могут видоизменяться в муллы и шиитами и суннитами. Каждый человек имеет свой собственный мир. Мы уже говорили о AC-DC преобразование стабильного значения к власти электронных схем. К сожалению, Есть несколько других типов. Одним из важных, всегда AC-DC, но не стабильно, на питание от постоянного тока переменной скорости и крутящего момента. Эти корректировки простые (?) Должны быть достигнуты с использованием мостов и колец на напряжение ответа (скорость) и ток (крутящий момент). Техническое обслуживание двигателей постоянного тока не так просто, и покупатели охотились в переменного тока асинхронные двигатели более простой и надежной. Жаль, что для того, чтобы изменять скорость этих устройств необходимо изменить частоту напряжения питания двигателя и адаптации к изменению реактивности ωL не получить высокий с током. Не на все мелочи. Подавать AC преобразователи переменного тока 50 Гц при различных частот (часто незначительны и можно говорить о cicloconverter, иногда больше, а затем использовать группы выпрямителя и инвертора). Это легко сказать, привод: они семья из 35 различных схем.
Преобразует напряжение в переменной частоты переменного тока. Может служить только для экстренных отключений электроэнергии вызвано Enel. Железных дорог, то переходим от двигателей постоянного тока и асинхронных двигателей были уличены в распределительной сети продолжается. Вместо того, чтобы изменить весь сети должны использовать инвертор. Новые, ограниченные (по соображениям энергетической политики), но благословил потому возобновляемых источников энергии часто обеспечивают постоянное напряжение (см. фотоэлемент). Если мы будем продолжать использовать наши приборы мы должны инвертора. Более того, вы знаете, что вы можете изменять амплитуду переменного напряжения с высоким выходом с трансформатором, блок питания постоянного тока, считает надлежащее горение. Выступавшие подняли вертолет, конечно, снижает напряжение. Кратко:
а) выпрямление, или преобразования CA CC со стабильным выходом на мост Грец. Для питания постоянного тока б) преобразования переменного тока в постоянный переменного напряжения приводов постоянного тока с) преобразование, DC инвертор г) превращение CA-CA по cicloconverter или более выпрямитель инвертор для приводов переменного тока е) DC-DC преобразование с вертолета под девизом "почему" АС, и по-прежнему нет? " Однофазный полумостовой инвертор (Sun 72)
В следующие параметры диаграммы можно заменить на любые два состояния электронного устройства (БЮТ, усилитель MOSFET, SCR и других), что принцип работы не меняется. Предупреждение: Эти простые схемы диода не может быть использован, потому что его переход из включенного на выключенный и наоборот происходит автоматически и привязаны к полярности напряжения. В сущности, диод пропустить третий терминал управления или типа ворот базы. При S1 замкнут (с S2 открыто) мы находимся в положительной полуволны напряжения на R. Если я открываю S2 (S1 с открытым), текущие изменения в R, и мы в положительной полуволны. Частота переменного тока зависит выход на палубу S1 и S2.
Однофазный инвертор моста
(Sun 73) В этой схеме, с преимуществом одного источника питания напряжением Vcc, переключатели работают в парах. В половине волны будут закрыты только S1 и S4, S2 и S3 в других. Заметим, что эта картина такая же, как для вождения 4-квадранте двигатель постоянного тока с MOSFET. Здесь мы считаем, что R представляет двигатель переменного тока, и что наша схема преобразует напряжение постоянного тока в постоянный ток и частоту переменного тока переменной зависит от сигналов, которые управляют устройствами (мощности МОП-транзисторы в случае уже видели). По существу же схеме, как уже видели в 4 квадрантах ездить двигатель постоянного тока может также работать от преобразователя и двигателя привода переменного тока. Сигнала преобразователя является: Типичные рабочие частоты, используемые в устройствах, таких как линзы Scr пожилые люди 50 или 400 Гц Эти значения лежат в поле слуха, даже для меня. Эксплуатации этих устройств Поэтому, пострадавших от раздражающих свистки. Частоты за пределами слышимости, таких, как 20 кГц им почувствовать, что только собаки могут потребовать перейти на различных устройствах, таких как власть МОП-транзисторов.
Трехфазный инвертор

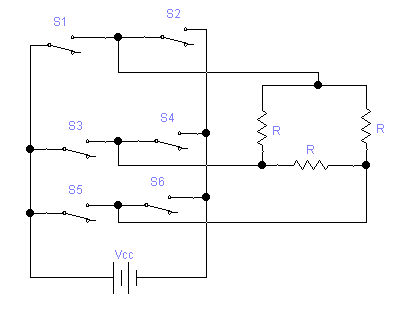

(Sun 74) трехфазного случае мы видим, в целом, а трехфазных цепей с выхода из фазы на 120 °, используя устройство управления импульса использовать с принципиальная схема рис. Закрытие шестью переключателями с соответствующей последовательности управления, расширения, может быть, не сразу, фаза случае, вы можете кормить трехфазные нагрузки, который прилагается к звезды в картине. Эволюция площади выходного напряжения волна инвертора виз (трехфазный или однофазный), часто не создает серьезных проблем. Если перегрев вызванных гармоник свыше случае синусоидального выходного напряжения не является приемлемым (средний срок службы двигателя зависит от его температуры), мы используем фильтры, которые могут быть дорогими, тяжелыми и громоздкими. Может быть использован, в конечном счете, для инвертор с синусоидальной выход (LC резонансных контуров). Cicloconverter (Sun 75)

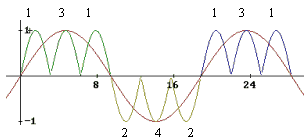

Как мы уже говорили преобразователи переменного тока AC-частоты. Они могут работать только за счет уменьшения частоты таких ingresso.Vediamo схема Рисунок 4 однонаправленные устройства. Контакты Схема независимо от устройства, но он не дает из-за их характера в одном направлении. Целью схемы является изменение напряжения, ввод, вывод и, возможно, фильтруют, имеет синусоидальный картина с периодом кратным ввод как показано на рисунке. Во время положительного полупериода выходного напряжения, дирижер 1 и 3 являются односторонними, что приводит к первой схеме замещения (полный выпрямителя волны с центром-постучал трансформатор). Использование диодов, чтобы выделить однонаправленность тока. Я помню, что трансформатор центра кран работает как фазоинвертор. Если головки вторичных +10 В, когда мы землю центральную точку обмотки, выходное напряжение +5 В для верхней и - 5V крайней inferiore.In таким образом одного диода будет проводить в каждой половине волны. В первый период половине положительное входное напряжение, 1 и 3 приводит заблокирован (например, 2 и 4). В первой половине периода отрицательного входного напряжения, что приводит только три половину выпрямитель отрицательным.
Эквивалентная схема в положительный выход полуволна.
Чтобы получить отрицательные полуволны будет определяться в идентичным образом, чтобы 1 и 3, две Scr 2:04 получения второго эквивалентная схема ..
Эквивалентная схема в отрицательному выходу полуволны. В заключение напомним, что cicloconverter, возможно, в версии трехфазные пригодно для эксплуатации, при высокой мощности и низкой частоты 50 Гц, деленная на целый ряд смежных полупериод же полярности. Таким образом, вы можете получить 50 / 2 Гц, 50 / 3 Гц и так далее. Для частот выше 50 Гц, вы можете использовать выпрямитель для получения однополярного напряжения преобразователя, который преобразует их в частоте переменного тока зависит от импульса команды. Этот ряд шагов уменьшается производительность. Таким образом, вы должны использовать схему выпрямителя + инвертор низкой мощности и высокой скорости (частоты).
Трехфазные выпрямители мост

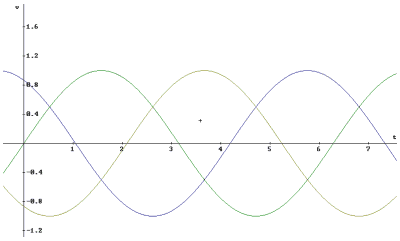

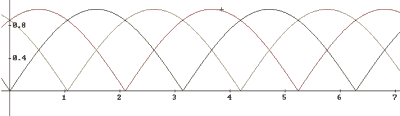

(Sun 76) Вы помните трудно (привлечь) форма системы трех напряжений 120 градусов вне фазы во времени. Первые должны быть приняты во внимание, является второй фазы Грец мост не контролируется полностью диодов .. На этот мост связаны со следующими сигналов, которые являются производными от тех, обращается в начале фазы полуволны вспять негативные: Особенностью этого этапа мост низкий уровень пульсаций в отсутствии сглаживающего конденсатора, который становится непрактичным для высоких уровней мощности и напряжения. Можно показать, что М = Vm 0.955V. Последовательности будут работать RS, RT, ST, SR, TR и TS
