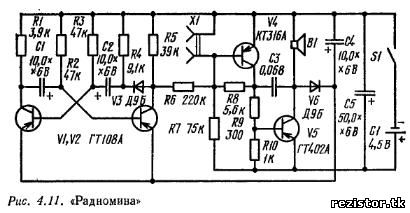

На территории лагеря в различных местах закладываются «радиомины», смонтированные старшими ребятами по схеме, приведенной на рис. 4.11. Это немного измененная схема сигнализатора обрыва проводника, подключенного к контактам XL
Этот сигнализатор состоит из двух мультивибраторов. Один из них (на транзисторах VI и V2) служит нагрузкой другого (на транзисторах V4 и V5). Второй мультивибратор отличается от первого большей емкостью конденсатора обратной связи С4. Поэтому его частота сравнительно низка — около 1 Гц. Первый мультивибратор подключается к источнику питания на короткий промежуток времени (0,2...0,3 с), в течение которого звучит акустическая головка BL Несложное преобразование сигнализатора обрыва проводника позволит использовать его как «мину» в соревнованиях юных саперов или при проведении военной игры «Зарница». Для этого нужно включить вместо динамической головки катушку (например, от электромагнитного реле) сопротивлением 4...10 Ом. Ее можно изготовить самим, намотав на швейную катушку из-под ниток провод ПЭВ-1 диаметром 0,25...0,4 мм до заполнения. Катушку зарывают в землю на небольшую глубину, а электронное устройство маскируют поблизости от нее. При включении питания вокруг катушки образуется переменное магнитное иоле звуковой частоты. Чтобы обнаружить катушку-«мину», потребуется «миноискатель». Чувствительным «миноискателем» может быть карманный радиоприемник, настроенный на свободный от радиостанций участок диапазона длинных волн. Звук в приемнике начнет прослушиваться при приближении его к катушке «мины» на расстояние 0,5...1 м. Он появляется из-за того, что колебания мультивибратора, как известно, помимо основной частоты содержат множество гармоник, то есть сигналов, частота которых кратна основной. tx и улавливает приемник. Еще лучших результатов можно достигнуть, если катушку «мины» заменить несколькими витками провода диаметром 0,4...0,5 мм в эмалевой изоляции, уложенного непосредственно в землю. Диаметр витков 1...3 м, общее сопротивление такой катушки должно быть 4...10 Ом. Теперь сигнал «мины» будет хорошо прослушиваться радиоприемником и внутри катушки, и в нескольких метрах от нее.
